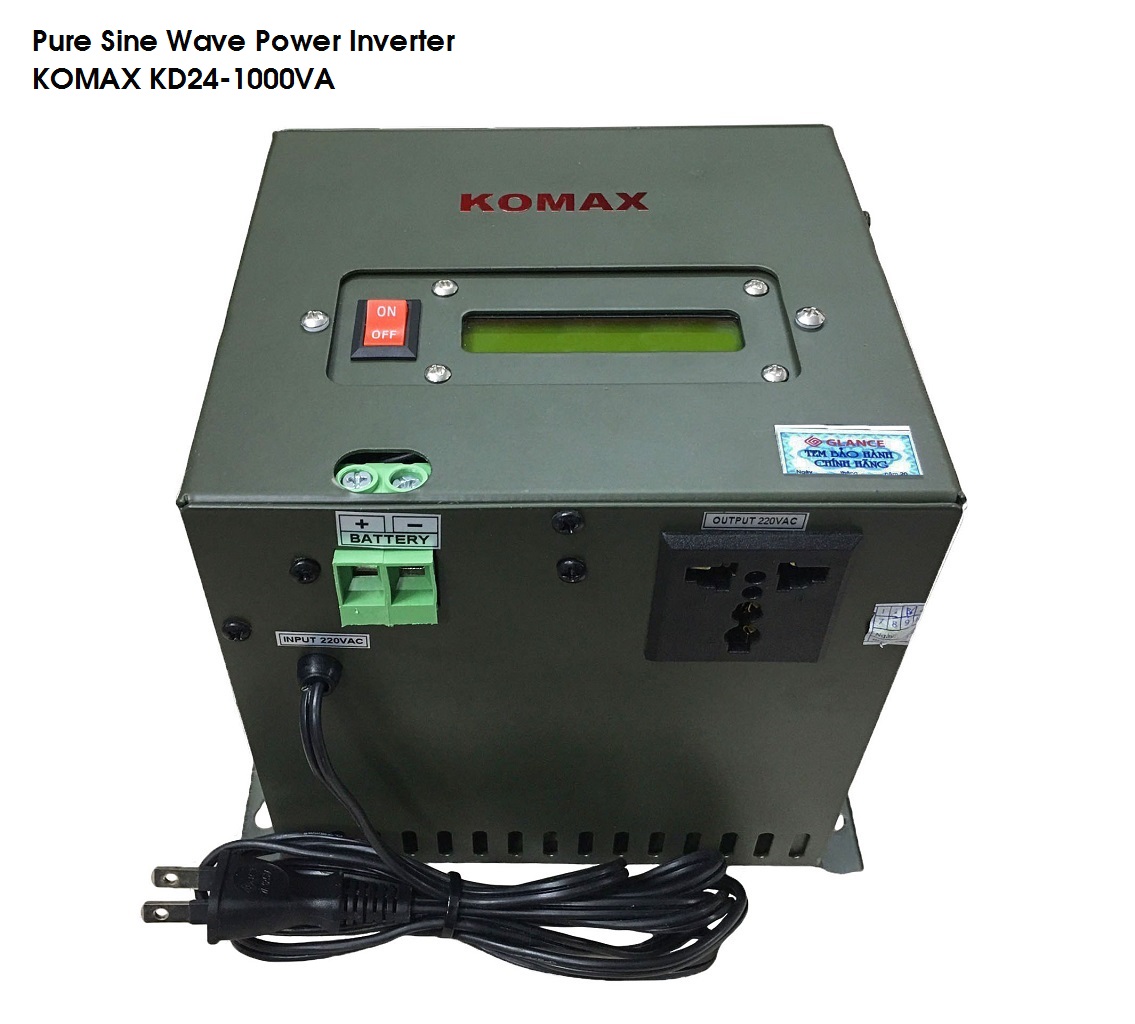

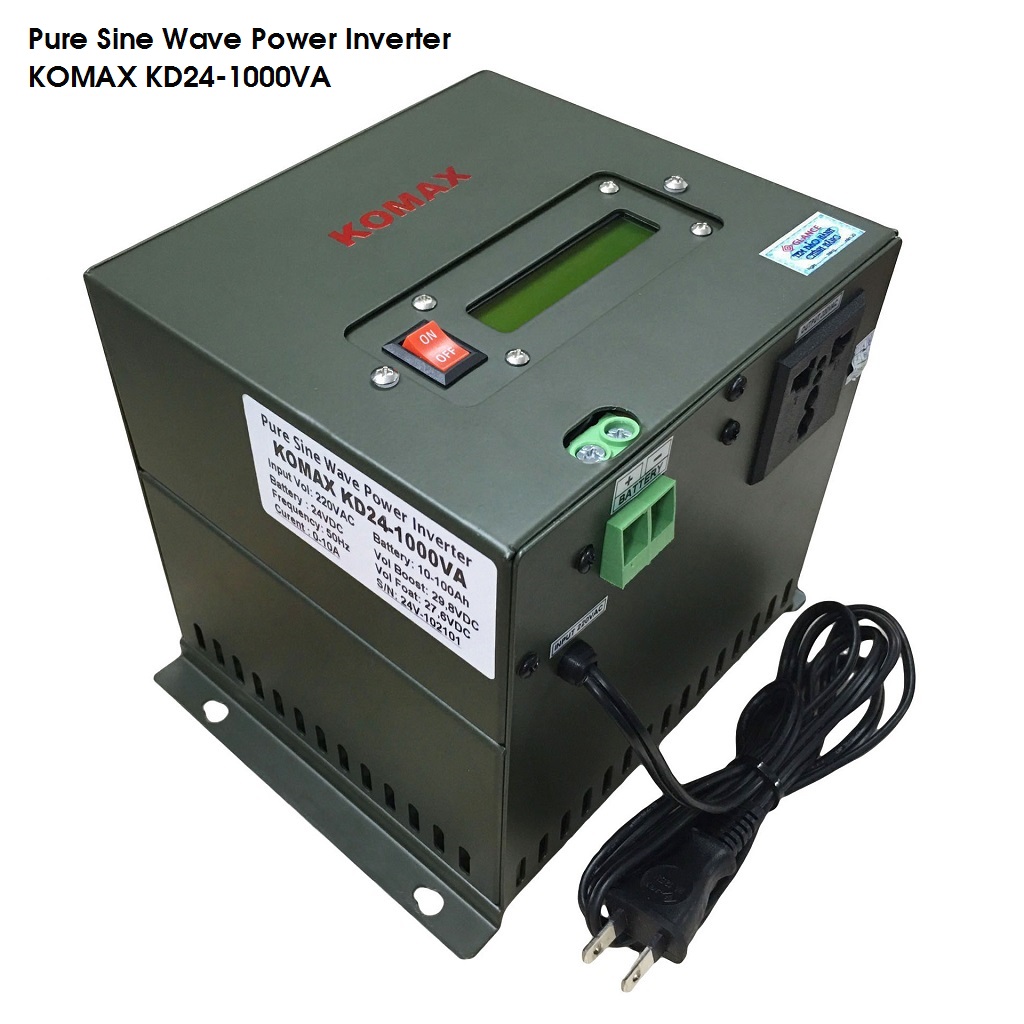

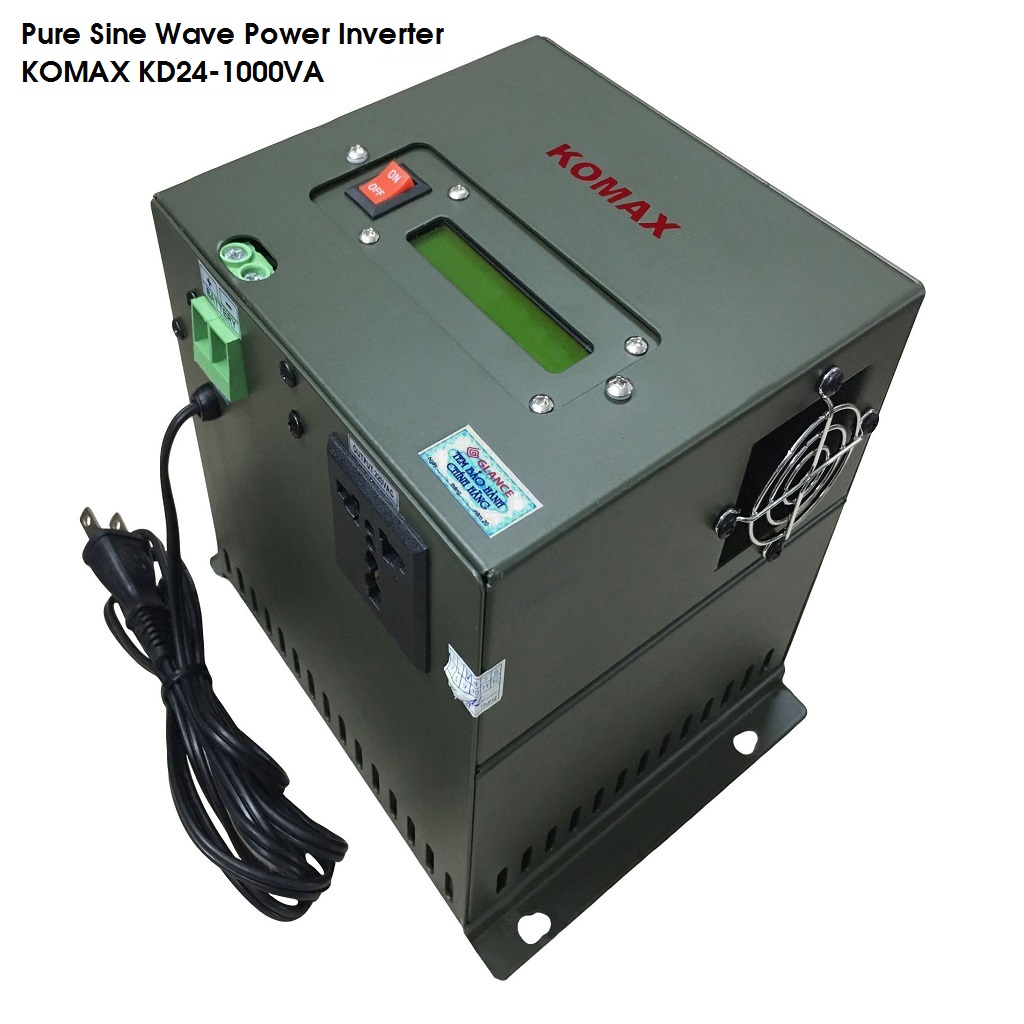

Máy kích điện và sạc ắc quy Sine chuẩn KOMAX KD24-1000VA

Đặc tính kỹ thuật:

Điện áp vào đổi điện: 24VDC

Điện áp vào sạc Acquy : AC220V +/-10%

Điện áp ra : AC 220V+/-10%

Tần số : 50Hz +/-5Hz

Vol Boost : 29,8VDC

Vol Foat : 27,6VDC

Dạng sóng : Hình sin (Pure Sine Wave Power Inverter)

Acquy tương thích : 50Ah đến 200Ah

Dòng điện sạc: từ 10A-20A

Bảo vệ quá dòng : Mạch điện tử, cầu chì

Bảo vệ ngược cực tính : Cầu chì

Có chế độ UPS, tự động chuyển đổi khi mất và có điện

Kiểu biến áp (kiểu hình xuyến)

Nạp thông minh 3 giai đoạn, Giai đoạn 1: Sạc sơ bộ (Bulk) ; Giai đoạn 2: Sạc hấp thụ (Absorption);  Giai đoạn 3: Sạc duy trì (Float)

Ắc quy đầy máy tự động ngắt nạp

Điện áp nạp 27.5V +/-10% .

Thời gian chuyển AC/ DC 5 mrs

Bảo vệ Quá tải >110% trong vòng 1 phút

Quá tải >200% tải trong vài giây

Ngắn mạch (có mạch bảo vệ ngắn mạch)

Bảo vệ quá tải (bảo vệ ắc quy thấp hơn 10VDC)

Độ ẩm 20~90% không ngưng tụ hơi nước

Kích thước: Dài: 19cm , Cao: 16cm, Rộng : 19cm

Trọng lượng 6,8Kg (cả bao bì; 7,5kg)

*******************************

Bộ kích điện (Inverter) là gì?

Bộ kích điện (Inverter) còn có tên gọi khác như bộ lưu điện Ắc quy ngoài, máy đổi điện hay máy kích điện.

Máy đổi điện có 2 nhiệm vụ:

 Tích trữ năng lượng bằng ắc quy bằng cách sạc điện vào ăcquy khi có

điện lưới

Mỗi máy đổi điện đều cần có ắc quy đi kèm để hoạt động. Ắcquy có thể 12VDC hoặc

24VDC/ 48VDC/96VDC tùy thuộc vào quy định của nhà sản xuất.

 Biến đổi thành dòng điện xoay chiều

Sử dụng công nghệ inverter điều khiển bởi hệ vi xử lý thông minh để điều khiển các

thiết bị bán dẫn công suất để biến đổi điện áp một chiều từ ăcquy thành điện áp xoay

chiều sóng sin chuẩn 220V/50Hz có dạng sin chuẩn như điện lưới để cung cấp cho

các thiết bị gia đình và văn phòng hoạt động bình thường.

 Bộ kích điện có 2 nhiệm vụ:

 Tích trữ năng lượng bằng ắc quy bằng cách sạc điện vào ắc quy khi có điện lưới

- Mỗi máy đổi điện đều cần có ắc quy đi kèm để hoạt động. Ắcquy có thể 12VDC hoặc 24VDC/48VDC/96VDC tùy thuộc vào quy định của nhà sản xuất.

 Biến đổi thành dòng điện xoay chiều

Sử dụng công nghệ inverter điều khiển bởi hệ vi xử lý thông minh để điều khiển các thiết bị bán dẫn công suất để biến đổi điện áp một chiều từ ắc quy thành điện áp xoay chiều sóng sin chuẩn 220V/50Hz có dạng sin chuẩn như điện lưới để cung cấp cho các thiết bị gia đình và văn phòng hoạt động bình thường.

Một trong những nhà phân phối Inverter nổi tiếng tại Việt Nam đó là G-LINK.

 Nguyên lý hoạt động của bộ kích điện KOMAX

A. Mô tả sản phẩm

Máy đổi điện Inverter KOMAX  kết hợp với ăc quy ngoài trở thành một “máy phát điện hóa năng” có nhiệm vụ sạc đầy vào ăc quy khi có điện lưới và tự động chuyển đổi sang chế độ biến đổi điện áp ăc quy thành điện áp xoay chiều 220V/50Hz như điện lưới khi mất điện để cung cấp, sử dụng cho các thiết bị điện trong gia đình, văn phòng… với tổng công suất sử dụng nhỏ hơn công suất của máy đổi điện. Máy đổi điện sẽ tự động chuyển lại chế độ sạc ăc quy và ổn áp sau khi có điện lưới trở lại, các thiết bị điện sử dụng điện từ máy đổi điện được cung cấp nguồn liên tục do thời gian chuyển đổi chỉ là 5ms. Máy đổi điện còn có tên gọi khác như bộ lưu điện ăc quy ngoài, bộ kích điện hay máy kích điện.

 Máy đổi điện có 2 nhiệm vụ:

 Tích trữ năng lượng bằng ắc quy bằng cách sạc điện vào ăc quy khi có điện lưới

Mỗi máy đổi điện đều cần có ắc quy đi kèm để hoạt động. Ắcquy có thể 12VDC hoặc 24VDC/ 48VDC/96VDC tùy thuộc vào quy định của nhà sản xuất.

 Biến đổi thành dòng điện xoay chiều

Sử dụng công nghệ inverter điều khiển bởi hệ vi xử lý thông minh để điều khiển các thiết bị bán dẫn công suất để biến đổi điện áp một chiều từ ăcquy thành điện áp xoay chiều sóng sin chuẩn 220V/50Hz có dạng sin chuẩn như điện lưới để cung cấp cho các thiết bị gia đình và văn phòng hoạt động bình thường.

 B. Đặc điểm và tính năng của máy đổi điện KOMAX

- Tạo điện áp đầu ra với sóng sin chuẩn nhờ công nghệ INVERTER

- Không ồn, không ô nhiễm môi trường, an toàn cho người sử dụng, dự phòng

trong thời gian dài tùy dung lượng ắc quy gắn ngoài.

- Tương thích với nhiều loại thiết bị điện trong gia đình và văn phòng, hoạt động trong môi trường khắc nghiệt.

- Vận hành êm ái

- Chất lượng cao nhờ điều khiển bằng bộ vi xử lý CPU

- Dải điện áp đầu vào rộng 180V – 240V, ổn áp điện áp đầu ra 220VAC

- Điện áp ra sin chuẩn (pure sin wave) (THD<3%) tương thích với những thiết bị điện tử cao cấp.

- Thời gian chuyển mạch 5ms

- Bảo về quá tải, ngắn mạch, quá áp, thấp áp và quá nhiệt.

- Hiển thị trạng thái bằng LCD

- Bộ nạp quản lý ắc quy thông minh, bảo vệ ắc quy tránh phóng sâu và nạp quá dòng.

- Tiêu chuẩn chất lượng của Châu Âu CE, FC và hệ thống quản lý chất lượng ISO 9001.

 Nguyên lý hoạt động

Khi có điện lưới:

- Dòng điện lưới sẽ đi theo đường mũi tên nét liền qua bộ ổn áp điện tử và khóa chuyển mạch điện tử E ở vị trí bên trên. Như vậy dòng điện chạy từ lưới qua ổn áp điện tử để đảm bảo dù điện áp lưới thay đổi trong dải 135V - 280V, điện áp ra vẫn đủ 220VAC ra tải thiết bị điện.

- Đồng thời dòng điện nạp vào ăcquy thông qua bộ sạc ăcquy thông minh A với dòng sạc 10-35A, tự động điều chỉnh dòng sạc và sạc thông minh 4 giai đoạn để kéo dài tuổi thọ của ăcquy

Khi mất điện lưới:

- Khóa điện tử E tự động chuyển sang vị trí để lấy nguồn biến đổi từ ăcquy với thời gian khoảng 2-5 mili giây.

- Điện áp một chiều từ ăcquy dự trữ từ ăcquy được biến đổi qua bộ Inverter (C) để biến đổi từ điện áp ăcquy thành điện áp 220V, 50Hz xoay chiều sóng sin chuẩn như điện lưới quốc gia nhờ công nghệ Inverter
